Wat is een betere conische of parallelle dubbelschroefsextruder?

Bij de keuze tussen een conische en een parallelle dubbelschroefsextruder hangt het antwoord af van uw specifieke toepassing. Voor de verwerking van hard-PVC, PVC-profielen, buizen en hout-kunststofcomposieten is de conische dubbele schroef extruder is over het algemeen de voorkeursoplossing vanwege de superieure uitgangsdruk, het zelfreinigende gedrag in de invoerzone en het compacte aandrijfontwerp op lage snelheid. Parallelle dubbelschroefsextruders bieden voordelen bij compounding, reactieve extrusie en hooggevulde masterbatchproductie waarbij langere schroef-L/D-verhoudingen en modulair schroefontwerp prioriteiten zijn. Dit artikel concentreert zich op de conische dubbele schroef en legt diepgaand uit waarom deze zo goed presteert bij een breed scala aan thermoplastische extrusietaken.

Het conische vatsysteem met dubbele schroef wordt gedefinieerd door twee in elkaar grijpende schroeven die taps toelopen van een grote diameter aan het invoeruiteinde naar een kleinere diameter aan het afvoeruiteinde. Deze geometrie creëert een natuurlijke compressiezone die de smeltdruk efficiënt opbouwt zonder uitsluitend afhankelijk te zijn van de schroefsnelheid. Het resultaat is lagere bedrijfstemperaturen, verminderde schuifspanning en zachtere materiaalbehandeling vergeleken met snelle parallelle systemen, waardoor het conische ontwerp ideaal is voor warmtegevoelige materialen zoals hard PVC en houtvezelcomposieten.

Zhoushan Microwave Schroef Machinery Co., Ltd. produceert conische dubbele schroeven in een breed scala aan diameterverhoudingen, waaronder 45/90, 45/100, 50/105, 51/105, 55/100, 65/132, 80/125, 80/143, 80/158 en 92/188 mm. Elke maat is verkrijgbaar met aangepaste compressieverhoudingen die zijn afgestemd op specifieke polymeerformuleringen en productgeometrieën. Het bedrijf produceert sinds 1990 precisie-schroefcilindercomponenten en exporteert naar markten als de Verenigde Staten, Duitsland, Dubai, Vietnam en Thailand.

Productoverzicht: Conisch dubbelschroefsontwerp en materialen

De mechanische prestaties van een conische dubbele schroef zijn onlosmakelijk verbonden met het materiaal waarvan het is gemaakt en de precisie van de vervaardiging ervan. Zhoushan Magnetrongebruik 38CrMoALA-gelegeerd staal als basismateriaal voor de conische dubbele schroeven. Dit nitreerstaal wordt algemeen erkend in de kunststofmachine-industrie vanwege de uitstekende combinatie van kerntaaiheid en oppervlaktehardheid na nitreerbehandeling.

Na het nitreren bereikt het schroefoppervlak een hardheid van HV 950 tot 1000 , met een nitreerdiepte van 0,45 tot 0,7 mm. De brosheidsgraad wordt op niveau 1 of lager gehouden, wat microscheurtjes onder cyclische belasting voorkomt. De oppervlakteruwheid wordt op Ra 0,4 gehouden, waardoor de wrijving tussen de smelt en het schroefkanaal wordt verminderd, wat het energieverlies verlaagt en de oppervlakteafwerking van geëxtrudeerde producten verbetert. De tolerantie voor de rechtheid van de schroef bedraagt ​​0,015 mm, wat zorgt voor een soepele rotatie bij bedrijfssnelheden zonder door trillingen veroorzaakte slijtage aan de loop.

Voor toepassingen die een nog hogere slijtvastheid vereisen, is een optie verkrijgbaar dubbelgelegeerde harde oppervlaktelaag met een hardheid van 60 tot 70 HRC kan worden toegepast. Bovendien voegt een verchroomde stap na het nitreren een laag toe van 0,05 tot 0,10 mm dik met een hardheid van meer dan 900 HV. Deze chroomlaag biedt corrosiebescherming tegen agressieve polymeren zoals gechloreerd PVC en vlamvertragende verbindingen met gehalogeneerde additieven.

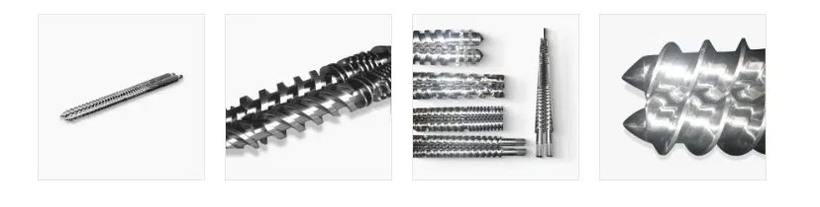

Conische producten met dubbele schroef vervaardigd door Zhoushan Microwave Screw Machinery Co., Ltd. - enkele schroeven, parallelle dubbele schroeven en sets met conische dubbele schroeven weergegeven naast vluchtdetails in dwarsdoorsnede.

Werkingsprincipe van de dubbelschroefsextruder: hoe het conische ontwerp functioneert

Het begrijpen van het werkingsprincipe van de dubbelschroefsextruder is essentieel voor het selecteren van de juiste apparatuur en het optimaliseren van procesparameters. In een conische dubbelschroefsextruder worden twee meedraaiende of tegendraaiende schroeven geïnstalleerd in een op elkaar afgestemde conische cilinder. De schroeven grijpen in elkaar, waardoor een positieve transportactie ontstaat die materiaal van de invoertrechter naar de matrijs verplaatst.

De invoerzone met grote diameter biedt een royaal inlaatvolume, waardoor de machine grote korrels, poeders en slecht stromende droge PVC-mengsels kan verwerken. Naarmate het materiaal naar het afvoeruiteinde met de kleinere diameter beweegt, neemt de kanaaldiepte af en wordt het beschikbare dwarsdoorsnede-oppervlak kleiner, waardoor er drukdruk zonder dat extreem hoge schroefsnelheden nodig zijn . Deze werking op lage snelheid en hoog koppel is een bepalend kenmerk van het conische ontwerp met dubbele schroef en draagt ​​rechtstreeks bij aan de controle van de smelttemperatuur en de energie-efficiëntie.

De afschuifverwarming in de conische dubbele schroef wordt verdeeld over een langere effectieve lengte in verhouding tot de afvoerdiameter, waardoor de thermische energie meer tijd krijgt om door de smelt te egaliseren voordat deze de matrijs bereikt. De in elkaar grijpende vluchtgeometrie creëert ook een zelfvegende werking die voortdurend materiaal van de schroefoppervlakken verwijdert, waardoor plaatselijke oververhitting of degradatiezakken worden voorkomen. Dit is vooral belangrijk bij de verwerking van PVC, dat begint af te breken en te verkleuren bij temperaturen boven ongeveer 200 graden Celsius.

Het bovenstaande dubbelschroefsextruderdiagram illustreert hoe de conische geometrie een ingebouwde compressieverhouding creëert van de invoerinlaat tot de matrijskop. Omdat het uiteinde met de grote diameter een breed kanaal biedt voor het accepteren van poedermengsels en korrels, worden voedingsproblemen die vaak voorkomen bij machines met één schroef grotendeels geëlimineerd. Het uitvoeruiteinde met kleine diameter levert een consistente smeltdruk op de matrijs met minimale pulsatie, wat van cruciaal belang is voor het produceren van maatvaste profielen en pijpen.

Conische versus parallelle dubbele schroef: een directe technische vergelijking

Op de vraag wat beter is – conische of parallelle dubbelschroefsextruder – bestaat geen enkel universeel antwoord, maar de technische verschillen zijn goed gedefinieerd en kunnen als leidraad dienen voor de beslissing. De onderstaande tabel vat de meest relevante parameters samen, gebaseerd op gepubliceerde branchereferenties, waaronder Rauwendaal C., "Polymer Extrude", 5e editie, en gegevens uit belangrijke technische bulletins van OEM's.

Voor de productie van PVC-raamprofielen gebruiken de meeste machinebouwers over de hele wereld standaard het conische systeem met dubbele schroefcilinder, omdat de lage schroefsnelheid (doorgaans 20 tot 45 tpm) de vorming van wrijvingswarmte minimaliseert, en het grote invoeruiteinde losjes verpakt droog PVC-poeder kan opnemen zonder dat er brugvorming optreedt. Capaciteiten van 200 tot 800 kg/u zijn haalbaar afhankelijk van de diameterkeuze, die het volledige bereik beslaat, van extruders met een klein profiel tot grote pijpleidingen.

Selectie van conische dubbele schroefmaten en diameterverhouding

Het selecteren van de juiste conische dubbele schroefgrootte is een van de meest consequente beslissingen bij de specificatie van extruders. De diameterverhouding - uitgedrukt als de diameter van het kleine uiteinde gedeeld door de diameter van het grote uiteinde - bepaalt rechtstreeks het koppelvermogen, de uitvoersnelheid en het compressiegedrag van de schroef. Een grotere diameter van het grote uiteinde vangt meer materiaal op per omwenteling en is geschikt voor omvangrijkere voedingen, terwijl een grotere diameter van het kleine uiteinde een grotere smeltopbrengst oplevert bij een gegeven druk.

Zhoushan Magnetron biedt de volgende standaard diameterverhoudingen: 45/90, 45/100, 50/105, 51/105, 55/100, 65/132, 80/125, 80/143, 80/158 en 92/188 mm . Elke configuratie is afgestemd op een specifieke conische loop met complementaire boringgeometrie. De maten 80/158 en 92/188 zijn geschikt voor pijpextrusielijnen met een grote capaciteit, terwijl de maten 45/90 en 50/105 vaak worden gebruikt voor toepassingen met kleine profielen en raamafdichtingen. De compressieverhoudingen worden per klantformule aangepast om rekening te houden met verschillen in bulkdichtheid tussen droge PVC-mengsels, het houtmeelgehalte in WPC en de additieve ladingen in technische harsverbindingen.

Toepassingen: Waar conische dubbele schroeven consistente resultaten opleveren

Het conische systeem met dubbele schroefcilinder heeft betrouwbare prestaties aangetoond in een breed scala aan polymeerverwerkingstoepassingen. Het belangrijkste commerciële gebruik vindt plaats bij de productie van stijve PVC-profielen voor raamkozijnen, deurkozijnen en gevelbeplating , waar consistente smelthomogeniteit en stabiele extrusiedruk voorwaarden zijn voor het bereiken van maattoleranties binnen 0,1 mm. Bij deze toepassingen voorkomen de lage schroefsnelheid en de zelfreinigende schroefgeometrie de degradatie van PVC, en zorgt de strak gecontroleerde smelttemperatuur voor een uniforme kleurontwikkeling tijdens productieruns.

De productie van PVC-buizen voor watertoevoer, afvoer en elektrische leidingen vertegenwoordigt een ander toepassingssegment met grote volumes. Bij pijpextrusie voedt de conische dubbelschroefsextruder een pijpmatrijs met een zeer consistente smelt bij drukken die doorgaans tussen 15 en 30 MPa liggen, waardoor variaties in de wanddikte binnen de specificatie kunnen worden gehouden over productielengtes van enkele kilometers. De combinatie van energiezuinige werking bij lage snelheid en hoge uitgangsdruk maakt het conische ontwerp economisch aantrekkelijk voor continue pijpproductie.

Extrusie van hout-kunststofcomposiet is een groeiende toepassing waarbij de conische dubbele schroef bijzondere voordelen vertoont. WPC-verbindingen bevatten 40 tot 70 procent houtmeel of rijstrompen, waardoor ze zeer schurend zijn. De invoerzone met grote diameter kan goed omgaan met de lage bulkdichtheid van houtmeelmengsels, en de optionele dubbelgelegeerde of Xaloy-equivalente schroef met hard oppervlak zorgt voor de nodige slijtvastheid. WPC-terrasplanken, hekwerken en bekledingsprofielen worden allemaal routinematig geproduceerd op conische dubbelschroefsextruders uitgerust met stroomafwaartse kalibratie- en koeltafels.

• PVC raamprofielen en deurprofielen - Hoge maatprecisie, stabiele smelttemperatuur
• PVC watertoevoer- en afvoerbuizen -- Continue hogedrukuitvoer, nauwe wandtolerantie
• Hout-kunststofcomposieten (WPC) -- Verwerkt effectief schurende mengsels met een lage dichtheid
• PP-, PE-, ABS-granulatie en plaat -- Zachte smeltbehandeling behoudt de materiaaleigenschappen
• Schuim-PVC en geschuimde profielen -- Gecontroleerde afschuiving geschikt voor chemische schuimmiddelen
• Elektrische leidingen en kabelgoten -- Consistente wanddikte gedurende lange productieruns

Energie-efficiëntie en processtabiliteit: datagestuurde prestatieanalyse

Specifiek energieverbruik (SEC) is een van de belangrijkste economische maatstaven bij het evalueren van extrusieapparatuur voor continue productie. Het wordt uitgedrukt in kilowattuur per kilogram productie en heeft rechtstreeks invloed op zowel de bedrijfskosten als de CO2-voetafdruk van de productielijn. Conische dubbelschroefsextruders die op hard PVC werken, bereiken doorgaans dit SEC-waarden van 0,12 tot 0,22 kWh/kg , vergeleken met 0,18 tot 0,35 kWh/kg voor snelle configuraties met parallelle dubbele schroeven op hetzelfde materiaal, volgens gepubliceerde vergelijkende onderzoeken waarnaar wordt verwezen in de industriële literatuur, waaronder de technische documenten van KraussMaffei Berstorff en de SPE ANTEC-procedures.

De lagere SEC van het conische ontwerp weerspiegelt de efficiëntie van de taps toelopende geometrie bij het omzetten van motorkoppel in smeltdruk zonder overmatige schroefsnelheid. Omdat de schroefsnelheid laag is (vaak minder dan 40 tpm), worden de lagerbelastingen en de slijtage van de versnellingsbak verminderd, waardoor de mechanische levensduur wordt verlengd en de onderhoudsfrequentie wordt verlaagd. De thermische stabiliteit van de smelt is ook beter: de variatie van de smelttemperatuur over de dwarsdoorsnede van de matrijs blijft doorgaans binnen plus of min 2 tot 4 graden Celsius op een goed onderhouden conische dubbelschroefslijn, terwijl parallelle dubbelschroefslijnen die dezelfde verbinding verwerken een variatie van 5 tot 10 graden Celsius kunnen vertonen aan de matrijslip.

Schroefslijtage en levensduur: lijndiagram van hardheid versus bedrijfsuren

De levensduur van een conische dubbele schroef is een functie van de materiaalspecificatie, oppervlaktebehandeling en de abrasiviteit van de verbindingen die hij verwerkt. Gebaseerd op operationele gegevens over de lange termijn, verzameld door kunststofverwerkers, kan een goed gespecificeerde en onderhouden conische dubbele schroef die op standaard hard PVC werkt een effectieve vliegafstand (van vat tot schroef) behouden binnen de ontwerptoleranties voor 8.000 tot 12.000 bedrijfsuren . Schroeven die sterk gevulde WPC- of calciumcarbonaathoudende verbindingen gebruiken, moeten mogelijk na 4.000 tot 6.000 uur worden gereconditioneerd of vervangen.

De onderstaande grafiek illustreert de conceptuele relatie tussen de effectieve oppervlaktehardheid aan de punt van de schroef en de cumulatieve bedrijfsuren voor drie behandelingsniveaus: standaard genitreerd, genitreerd plus verchroomd, en dubbelgelegeerd met hard oppervlak. Deze relatie is belangrijk voor het plannen van onderhoudsschema's en het begrijpen wanneer schroefvervanging noodzakelijk wordt om de productkwaliteit te behouden.

Radarvergelijking: conische dubbele schroef versus parallelle dubbele schroef versus enkele schroef

Een radardiagram biedt een handig multidimensionaal beeld van hoe extrudertypen zich verhouden op de belangrijkste prestatiecriteria die van belang zijn bij de industriële polymeerverwerking. De vijf onderstaande assen vertegenwoordigen het genereren van uitgangsdruk, regeling van de smelttemperatuur, veelzijdigheid van de invoerverwerking, energie-efficiëntie en levensduur van de schroef, elk gescoord op een schaal van 1 tot 10 op basis van gepubliceerde technische benchmarks en consensus binnen de industrie.

Intelligente bewakings- en temperatuurregelingsfuncties

Moderne conische dubbelschroefsextrudersystemen bevatten steeds vaker real-time monitoring en intelligente besturingsfuncties die de processtabiliteit verbeteren en voorspellend onderhoud mogelijk maken. Zhoushan Microwave biedt een optioneel geavanceerd temperatuurcontrolesysteem dat de temperaturen in de cilinderzone op meerdere punten langs de schroeflengte bewaakt, waardoor de operator nauwkeurige smelttemperatuurprofielen kan handhaven die zijn afgestemd op elke polymeerformulering. Dit is vooral belangrijk voor hard PVC temperatuurschommelingen van zelfs 10 graden Celsius boven het optimale verwerkingsvenster kunnen onomkeerbare degradatie veroorzaken .

Intelligente monitoringsystemen volgen tegelijkertijd de schroefsnelheid, de belastingsstroom van de aandrijving, de smeltdruk bij de matrijskop en de temperaturen in de cilinderzone, waarbij alle parameters op een touchscreeninterface worden weergegeven. Voor elke parameter kunnen alarmdrempels worden geconfigureerd om operators te waarschuwen voordat een procesafwijking leidt tot schade aan producten of apparatuur die niet aan de specificaties voldoet. Met de mogelijkheid tot monitoring op afstand kunnen procesingenieurs bedrijfsgegevens van buitenaf bekijken, en foutdiagnoselogboeken maken analyse van de hoofdoorzaak van procesonderbrekingen mogelijk zonder dat een servicemonteur fysiek bij de machine aanwezig hoeft te zijn.

De integratie van digitale monitoring met de gevestigde mechanische betrouwbaarheid van het conische systeem met dubbele schroefcilinder creëert een ondersteunend platform Industrie 4.0 productiedoelstellingen , inclusief traceerbaarheid, statistische procescontrole en energiebeheer. Voor grote producenten van PVC-buizen en -profielen die concurreren op kwaliteit en efficiëntie, vertegenwoordigen deze mogelijkheden een betekenisvol operationeel voordeel ten opzichte van niet-geïnstrumenteerde extruderconfiguraties.
